Protection for data centers/healthcare/financial institutions/airports

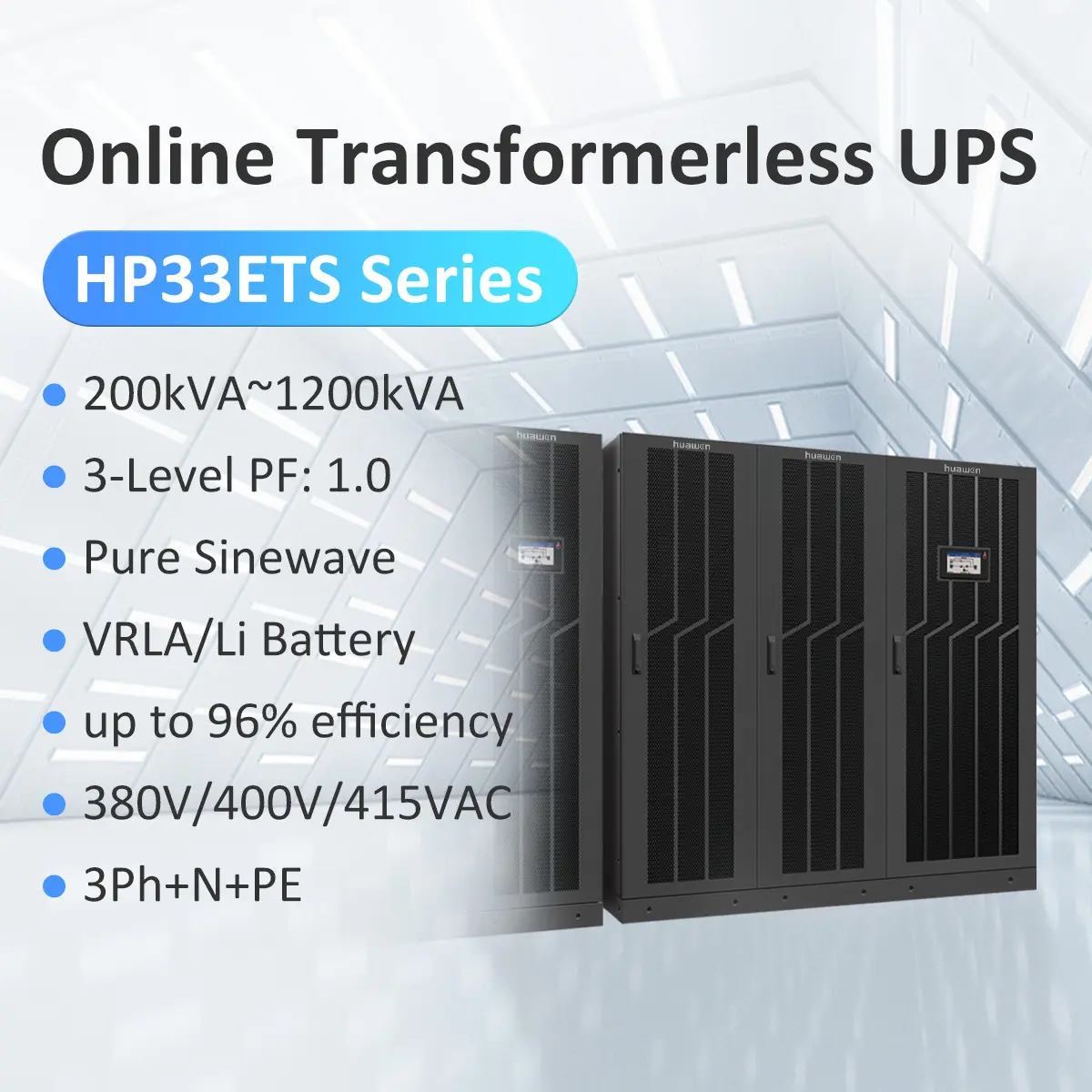

Series: HP33ETS Online Transformerless UPS Series (200kVA-1200kVA)
■ High Reliability: Wide input voltage (138-485V), derates to 40% below 305V, thickened conformal coating for harsh environments (high temp/humidity/dust).
■ Energy Efficient: 96% efficiency, 0.99 PF, THDi<3%, sleep mode for low-load energy savings.
■ Redundant Parallel: LBS synchronization for dual-UPS redundancy, supports 8-unit parallel + shared batteries.
■ Generator Ready: Power Walk In reduces start-up current impact, lowers required generator capacity.
■ Smart Management: 7"/10" touchscreen, SNMP/RS485/BMS support, event/fault log export.
■ Battery Flexibility: Compatible with VRLA/lithium batteries (optional).
■ Robust Load: PF 1.0 output, 100% unbalanced load, full inductive/capacitive load tolerance.

enquête

Écrire une critique

Spécifications du produit HP33ETS

PDF

Catalogue Huawen UPS

PDF

Onduleurs sans transformateur en ligne HP33ETS (200 kVA à 1 200 kVA) TECHNICAL SPECIFAICATION S : Sans ou avec un seul disjoncteur de dérivation de maintenance F : Avec secteur, bypass, bypass de maintenance et disjoncteur de sortie
CABINET MODEL		HP33ETS -200-T	HP33ETS -250-T	HP33ETS -300-T	HP33ETS -400-T	HP33ETS -500-T	HP33ETS -600-T	HP33ETS -800-T	HP33ETS -1000-T	HP33ETS -1200-T
Capacité de l'armoire		200kva	250kva	300kva	400kva	500kva	600kva	800kva	1000kva	1200kva
INPUT
Tension nominale		380/400/415 Vca, (3Ph+N+PE)
Plage de tension de fonctionnement		138～322Vac pour 40% de charge ; 305～485Vac pour 100% de charge
Plage de fréquences de fonctionnement		40 Hz ~ 70 Hz
Facteur de puissance		≥0.99
Distorsion harmonique (THDi)		≤ 3 % (charge linéaire à 100 %)
Plage de tension de dérivation		Max. tension : 220 V : +25 % (en option +10 %, +15 %, +20 %) 230 V : +20 % (en option +10 %, +15 %) 240 V : +15 % (en option +10 %) Min. tension : －45 % (en option －10 %, －15 % －20 %, －30 %)
Plage de fréquences de dérivation		Plage de protection de fréquence : ±10 %
Marche rapide		Soutien
Entrée du générateur		Soutien
OUTPUT
Tension nominale		380/400/415 Vca, (3Ph+N+PE)
Facteur de puissance		1.0
Régulation de tension		±1%
Fréquence de sortie	Mode ligne	Synchroniser avec l'entrée, lorsque la fréquence d'entrée ＞±10%（±1%/±2%/±4%/±5% en option), sortie 50/60 (±0,1 Hz)
	Batte. mode	(50/60±0,1%) Hz
Facteur de crête		3:1
Distorsion harmonique (THDv)		≤ 2 % avec charge linéaire ; ≤ 4 % avec charge non linéaire
Efficacité		Jusqu'à 96%
BATTERY
Tension de la batterie		360 Vcc ~ 600 Vcc
Type de batterie		VRLA / Li
Courant de charge du module d'alimentation		80A (Max.)	100A (Max.)		140A (Max.)	180A (Max.)	200A (Max.)	280A (Max.)	360A (Max.)	400A (Max.)
SYSTEM FEATURES
Temps de transfert		Réseau vers batterie : 0 ms ; Réseau vers dérivation : 0 ms
Surcharge	Mode onduleur	≤110% 60min, ≤125% 10min, ≤150% 1min, ＞150% 1,2s arrêt de l'onduleur
	Mode bypass	30℃ : 135 % de surcharge à long terme ; 40℃ : 125 % de surcharge à long terme ; >Surcharge de 1000 % pendant 100 ms
Surchauffer		Mode ligne : basculer vers le mode bypass ; mode secours : arrêter immédiatement l'onduleur
Faible tension de la batterie		Alarme et arrêt
Autodiagnostic		Lors de la mise sous tension et du contrôle du logiciel
Protection contre le retour de courant		Soutien
EPO (facultatif)		Arrêtez immédiatement l'onduleur (passez en mode bypass en option)
Batterie		Gestion avancée de la batterie
Suppression du bruit		Conforme à la norme EN62040-3
Audible & alarmes visuelles		Panne de ligne, batterie faible, surcharge, panne système
LED d'état & écran LCD		Mode ligne, mode bypass, batterie faible, panne de batterie, surcharge & Défaut de l'onduleur
Lecture sur l'écran LCD		Entrée, Sortie, Batterie, Commande, Réglage, Maintenance
Interface de communication (Facultatif)		RS232, RS485, Parallèle, LBS, BMS, Port de contact sec, Carte relais, Carte SNMP, Capteur de température de batterie
ENVIRONMENTAL
Température de fonctionnement		0℃～40℃
Température de stockage		-25℃～55℃
Plage d'humidité		0 à 95 % (sans condensation)
Altitude		＜1000 m, déclassement requis lorsque ＞1000 m
Niveau de bruit		＜63 dB		＜65 dB	＜70 dB		＜73 dB	＜74 dB
PHYSICAL
Dimensions L × P × H	Armoire UPS (S/F)	600 × 850 × 2000 mm				1200 × 850 × 2000 mm		2000 × 850 × 2000 mm		2200 × 850 × 2000 mm
Poids net		406kg	440kg	460kg	548kg	956kg	1060kg	1422kg	1658kg	1980kg
STANDARDS
Sécurité		IEC/EN 62040-1, IEC/EN 62477-1
EMC		IEC/EN 62040-2 (IEC 61000-2-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11)

Série d'onduleurs sans transformateur en ligne

Série d'onduleurs sans transformateur en ligne (200 kVA-1 200 kVA) est un dispositif d'alimentation qui utilise une technologie de commutation haute fréquence et ne nécessite pas de transformateur de fréquence d'alimentation traditionnel. Il utilise la technologie en ligne à double conversion pour toujours fournir une alimentation stable et pure à la charge, et lorsque l'alimentation est coupée, il utilise des batteries pour assurer le fonctionnement continu de l'équipement.

Principaux avantages

Haute fiabilité

Large plage de tension d'entrée, la plage de tension de ligne est de 138 à 485 V, l'onduleur sera réduit à 40 % lorsque la tension d'entrée est inférieure à 305 V.

Revêtement conforme épaissi, applicable aux environnements difficiles tels que la chaleur élevée, l'humidité élevée, la poussière.

Gestion intelligente

Avec écran LCD tactile couleur de 7 pouces (standard) et 10 pouces (en option).

Prise en charge de l'enregistrement et de l'exportation des journaux d'historique et des journaux d'erreurs.

Prise en charge SNMP, RS232, RS485, BMS, interface de contact sec.

Forte capacité de charge

Le facteur de puissance de sortie est de 1,0, l'onduleur peut alimenter une charge déséquilibrée à 100 %.

Haute adaptabilité à la charge, il peut connecter une charge inductive complète ou une charge capacitive.

Écologique et économe en énergie

Facteur de puissance d'entrée élevé, il peut aller jusqu'à 0.99.

Conception de topologie à 3 niveaux, l'efficacité est à la hauteur 96%.

THDi ＜ 3 % (charge linéaire à 100%).

L'UPS va travailler en mode veille lorsque la charge est très faible.

Compatible avec VRLA ou lithium batterie

Scénarios d'application

centre de données: Assurer le fonctionnement stable des serveurs et des équipements réseau.

Équipement médical: Assurer une alimentation électrique continue pour les instruments médicaux de précision.

Automatisation industrielle: Soutenir les lignes de production automatisées et les systèmes de contrôle.

Système de communication: Maintenir l’alimentation électrique des stations de base de communication et des équipements réseau.

FAQ

Cet onduleur nécessite-t-il des batteries externes ? Quels types sont pris en charge ?

Oui, la série HP33ETS est sans transformateur et nécessite une batterie externe. Il prend en charge les batteries plomb-acide à régulation de soupape (VRLA) et lithium-ion (Li-ion), permettant des configurations d'autonomie flexibles (de 30 minutes à plusieurs heures).

Quelle est l'efficacité du système ? Le mode ECO compromet-il la protection de la charge ?

* Mode double conversion : jusqu'à 96-97 % d'efficacité.
* Mode ECO : atteint 98 % d'efficacité grâce à la technologie de dérivation intelligente.
* La sortie reste filtrée et stabilisée en mode ECO, assurant une protection ininterrompue pour les charges critiques.

Est-il compatible avec la redondance ? Comment la redondance est-elle assurée ?

Oui, le HP33ETS prend en charge la redondance N+1 et l’évolutivité parallèle. Les contrôleurs intégrés synchronisent plusieurs unités UPS, permettant un basculement automatique vers des unités redondantes avec un temps de transfert nul pendant les pannes.

Est-il compatible avec les charges sensibles aux harmoniques (par exemple, les serveurs, les variateurs de fréquence) ?

Absolument. La tension de sortie a

Comment la durée de vie des batteries est-elle préservée ? Les batteries peuvent-elles être remplacées à chaud ?

* Un système de gestion de batterie intégré (BMS) optimise la durée de vie via la compensation de température, les autotests automatisés et les cycles de charge/décharge.
* Les batteries sont remplaçables à chaud, ce qui permet un remplacement sans temps d'arrêt.

Comment le système bascule-t-il sur l'alimentation de secours en cas de panne ? Quel est le temps de transfert ?

* Double protection : Bypass statique (transfert instantané) et Bypass de maintenance manuel. Le temps de transfert est de 0 millisecondes.
* En cas de surcharge ou de panne, l'onduleur passe automatiquement en mode de dérivation secteur pour garantir une alimentation continue.

La surveillance à distance est-elle prise en charge ? Quels protocoles sont intégrés ?

Oui. Les protocoles incluent SNMP, Modbus TCP, RS485 et les alarmes à contact sec. Surveillez les données en temps réel (charge, état de la batterie, température) via une interface Web ou intégrez-les à des plates-formes DCIM/BMS tierces.

Quelles sont les exigences environnementales pour l'installation ? Une salle serveur dédiée est-elle nécessaire ?

* Conditions de fonctionnement : Température 0-40°C, humidité 0-95% sans condensation.
* Conçu pour les espaces ventilés ; aucune salle de serveur dédiée n'est requise. Assurer un dégagement suffisant pour la circulation de l'air (voir le manuel d'installation).

Quel est le programme d'entretien recommandé ? Faut-il faire appel à des techniciens spécialisés ?

* Maintenance préventive : Inspecter tous les 6 mois (nettoyer les filtres, mettre à jour le firmware, etc.).
* Les composants modulaires (ventilateurs, condensateurs) permettent des pièces remplaçables sur le terrain. Aucune expertise du fournisseur n’est nécessaire pour les remplacements de routine.

Quelle est la couverture de la garantie ? Une assistance internationale est-elle disponible ?

Garantie standard : 1 an (extensible à 3 ans), couvrant l'équipement et les batteries OEM. Service mondial : Huawen New Power fournit une assistance technique 24h/24 et 7j/7 avec des délais de réponse de 2 à 4 heures (variable selon la région).
